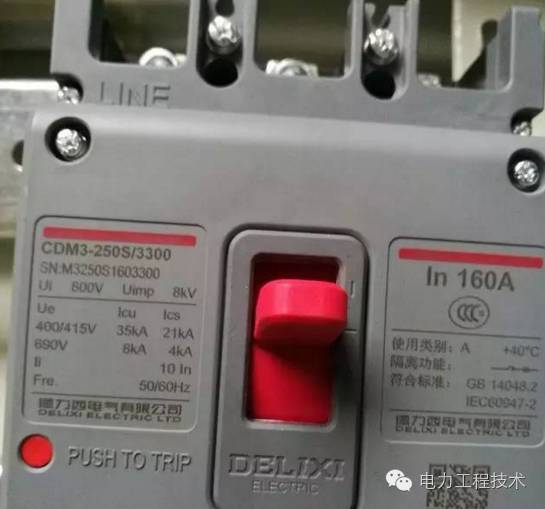

塑殼斷路器是常用的電氣原件,上的數字“3300”“3200”都代表什么意思呢?
**個數字代表極數。二極用2表示,三極用3表示,4極用四表示。
**個數字表示脫扣方式。“2”僅電磁(瞬時脫扣器),只有短路保護功能。“3”熱磁脫扣(復式脫扣器),有過載和短路保護功能。

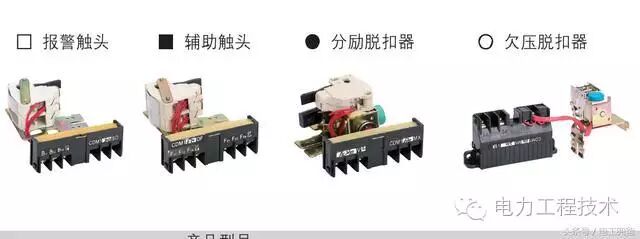

后兩個數字表示內部附件。“00”無附件。“08”**觸頭。“10”分勵脫扣器,線圈電壓有DC24V、AC220V、AC380V等,DC24在消防控制遠程跳閘比較常用。“20”輔助觸頭。“30”欠壓脫扣器。“40”分勵脫扣器+輔助觸頭。“50”分勵脫扣器+欠壓脫扣器。“60”兩組輔助觸頭。“70”輔助+欠壓脫扣器。“18”分勵脫扣器+**觸頭。“28”輔助觸頭+**觸頭。“38”欠壓脫扣器+**觸頭。“48”分勵脫扣器、輔助觸頭、**觸頭。“68”兩組輔助觸頭+**觸頭。“78”輔助觸頭、欠壓脫扣器、**觸頭。

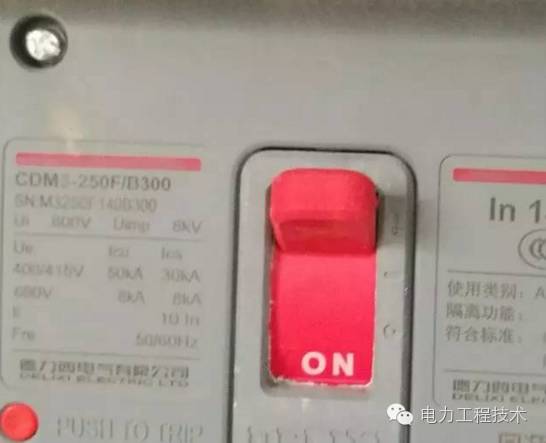

四極斷路器有N直通的(A型)和N與其他三極一起分合的(B型)。通常是標在4位數字后,例如:4300B為四極過載加短路保護N可分合。有些廠家的一些系列四極的**位不是數字是以字母“A”表示四極A型,“B”表示四極B型。例如德力西的CDM3、CDM6系列,“B308”就表示四極B型N可分合帶**觸頭。電力工程技術
